Leipziger Messe, Halle:EINS
Die Leipziger Messe veranstaltet jährlich circa 40 Messen, 100 Kongresse und andere Events mit insgesamt 10.000 Ausstellern und 1,3 Millionen Besuchen.
Im Zentrum des Messegeländes befindet sich eine 19.446 m² große Glashalle, an die die multifunktionale Veranstaltungshalle (Halle:Eins), 4 Messehallen und ein Kongresszentrum (Congress Center Leipzig – CCL) wie Satelliten über Röhrengänge angedockt sind. Die Hallen und das Kongresszentrum sind darüber hinaus durch Übergänge direkt miteinander verbunden.
Die Leipziger Messe sucht eine Lösung zur Bespielung der 144 x 134m großen und bis zu 16m hohen Halle:EIns. Weiters sollten die Tribünenblöcke mobile sein und mit einem Transportfahrzeug in die ebenfalls für Events genützte Glashalle gebracht werden können. Auch eine Teilung der Tribünenblöcke in einen 10 Reihenblock war vorzusehen. Diese kleinen Blöcke sollten für kleinere Veranstaltungen auf in den übrigen 4 Messehallen genutzt werden können.
Herausgekommen ist das Standworks ELAN Teleskoptribünensystem Standworks ELAN TransFlex XXL.

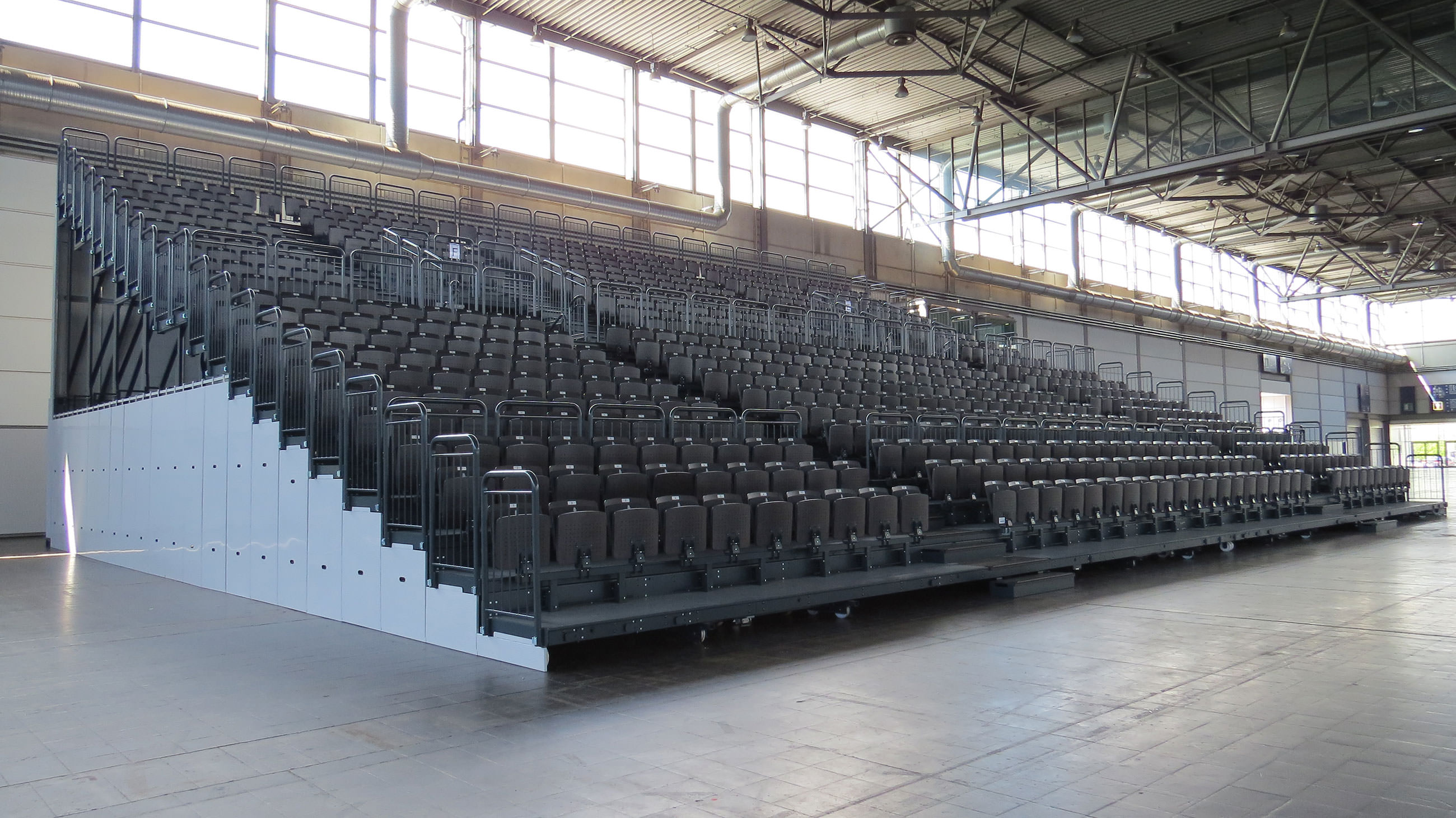

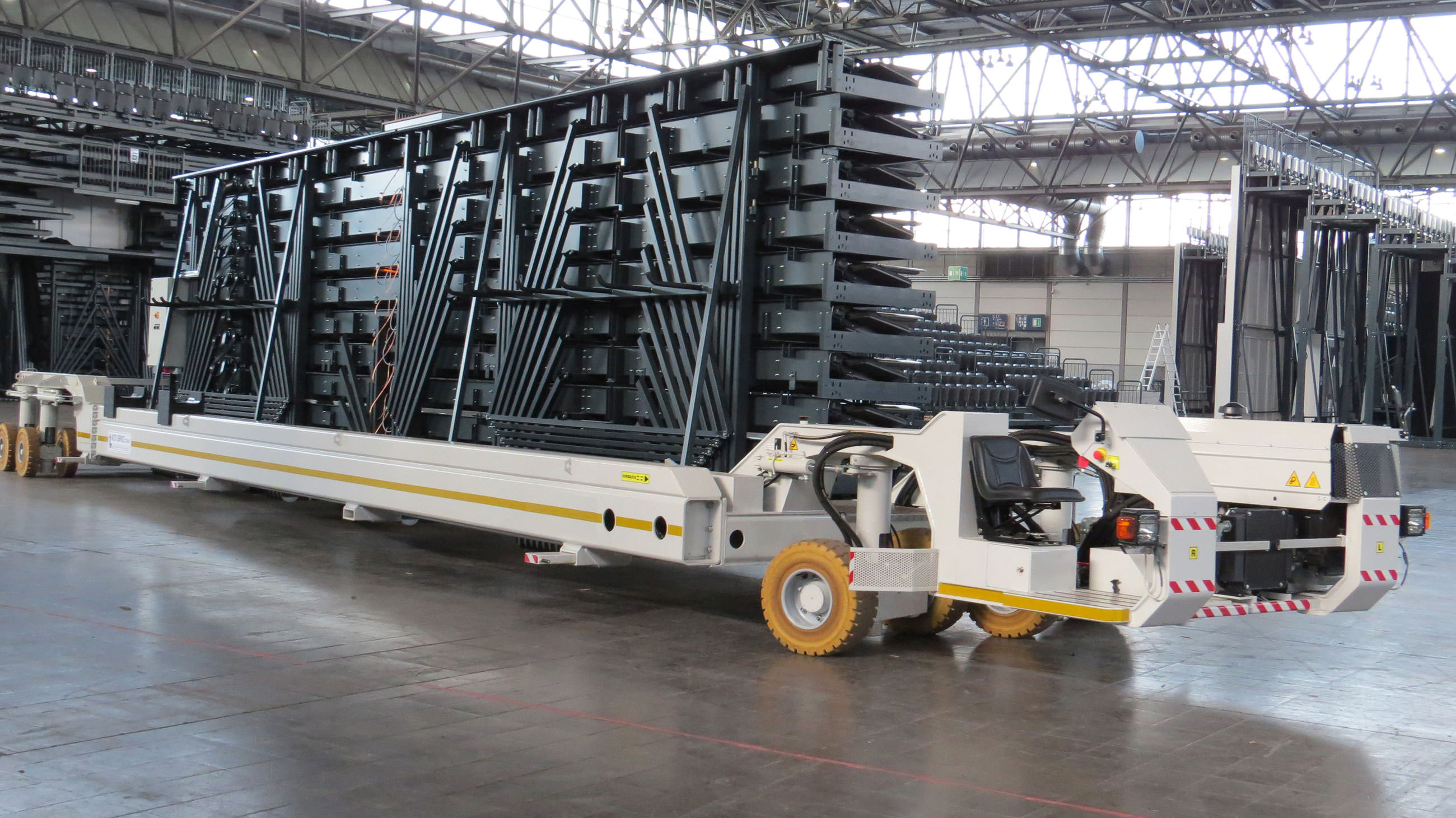

Das ist das derzeit größte Tribünensystem aus der TransFlex Reihe. Auf diesem Tribünensystem haben 360 Besucher Platz. Der Block hat eine Breite von 12m und ist 20 Reihen hoch. Das Gewicht dieses Blockes beträgt ca. 23to. Als Transportfahrzeug für diese Tribüne dient ein spezielles Hubfahrzeug.

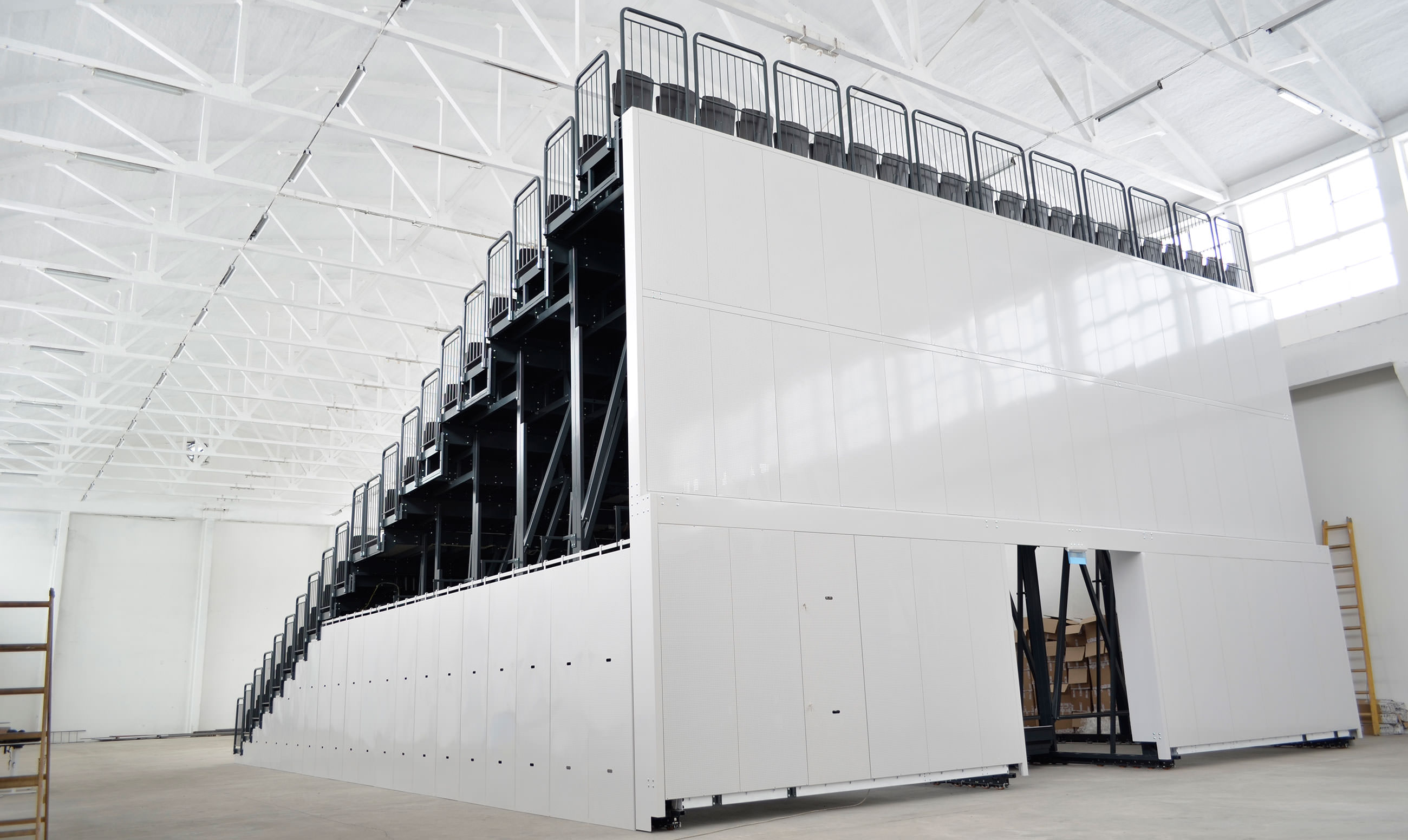

Diese Tribüne ist mit einem internen Stiegensystem ausgestattet (Mundloch). So kann die Tribüne von vorne und hinten erschlossen werden. Dies hat auch große Vorteile bei der Fluchtwegslängen-Berechnung.

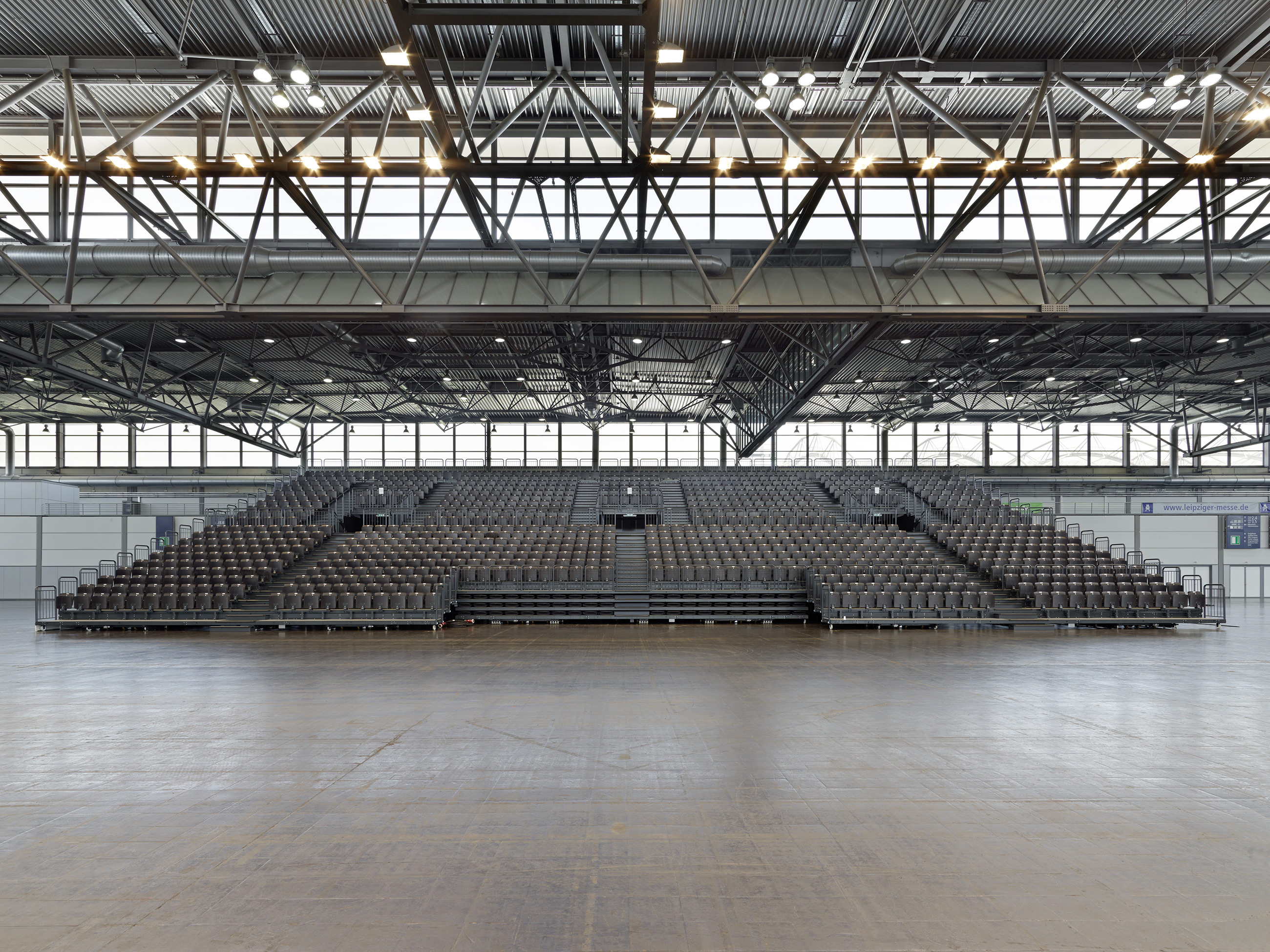

Diese Tribünentyp kann auch in einer Reihe mit mehreren Blöcken gekoppelt werden.
Pläne und Zeichnungen der HALLE:EINS
Hier können sie sich weitere Aufbaupläne für die HALLE:EINS ansehen.
• Größe der Halle: 144 x 134m
• Höhe der Halle: 12-16m
• Anzahl der Tribünenblöcke: 12
• Anzahl der Reihen: 20
• Länge einer Tribünenseite: 12 m
• Anzahl der Sitze je Block: 360
• Steigung: 85/14-46cm
• Antrieb: Elektrischer Fraktionsantrieb
• Sitze: Einzelsitze (Holz gepolstert)
• Frontverkleidung: Holz
• Geländer: Zum Stecken
• Seitenverkleidung der Tribüne: Metall, im Design der Halle
• Letzte Reihe: mm
• Gewicht je Block: 25to
